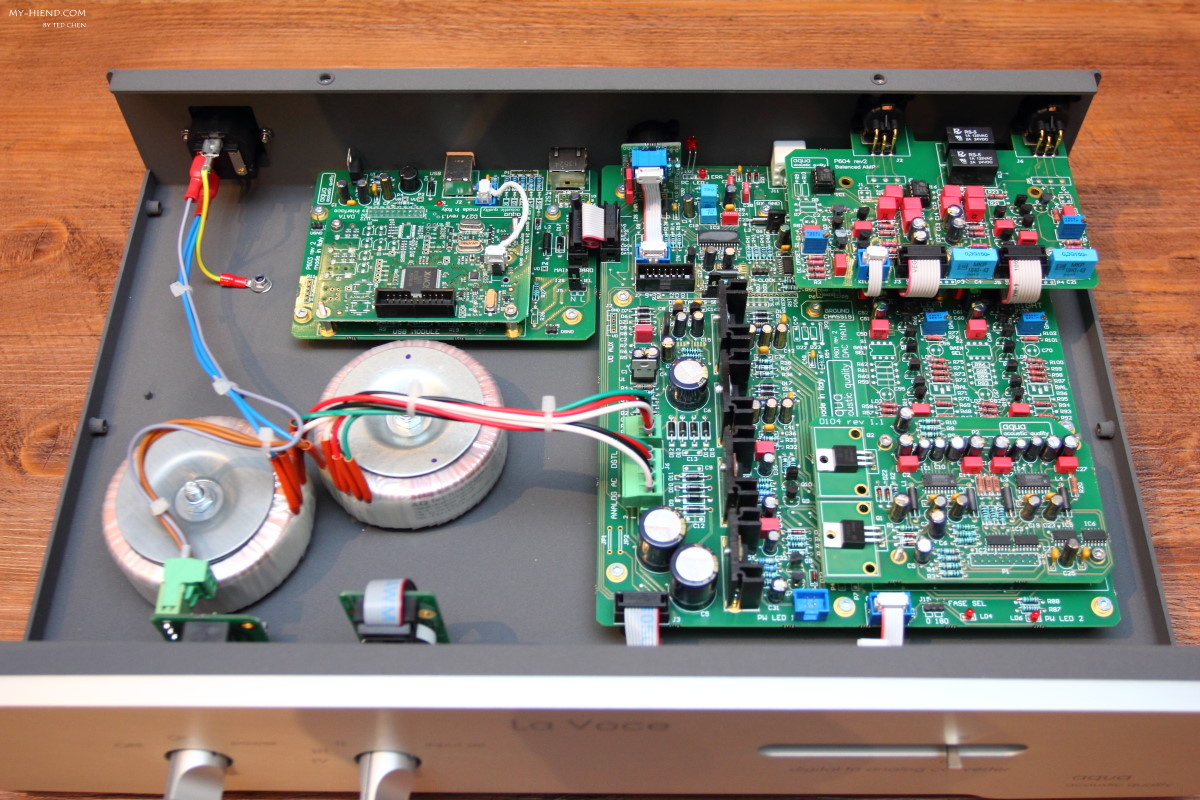

我們就一邊看La Voce S2 D/A Converter的內部照片，一邊介紹他的技術重點。可以看到電路板有非常多塊，為模組化設計，這是為了將來數位技術持續進步後，讓La Voce S2 D/A Converter不落伍的聰明作法，只要哪個部分有新東西或新技術，直接更換該部分的電路板就可以了。這也說明為什麼有兩組的輸入端子隨時都可以更換的原因。

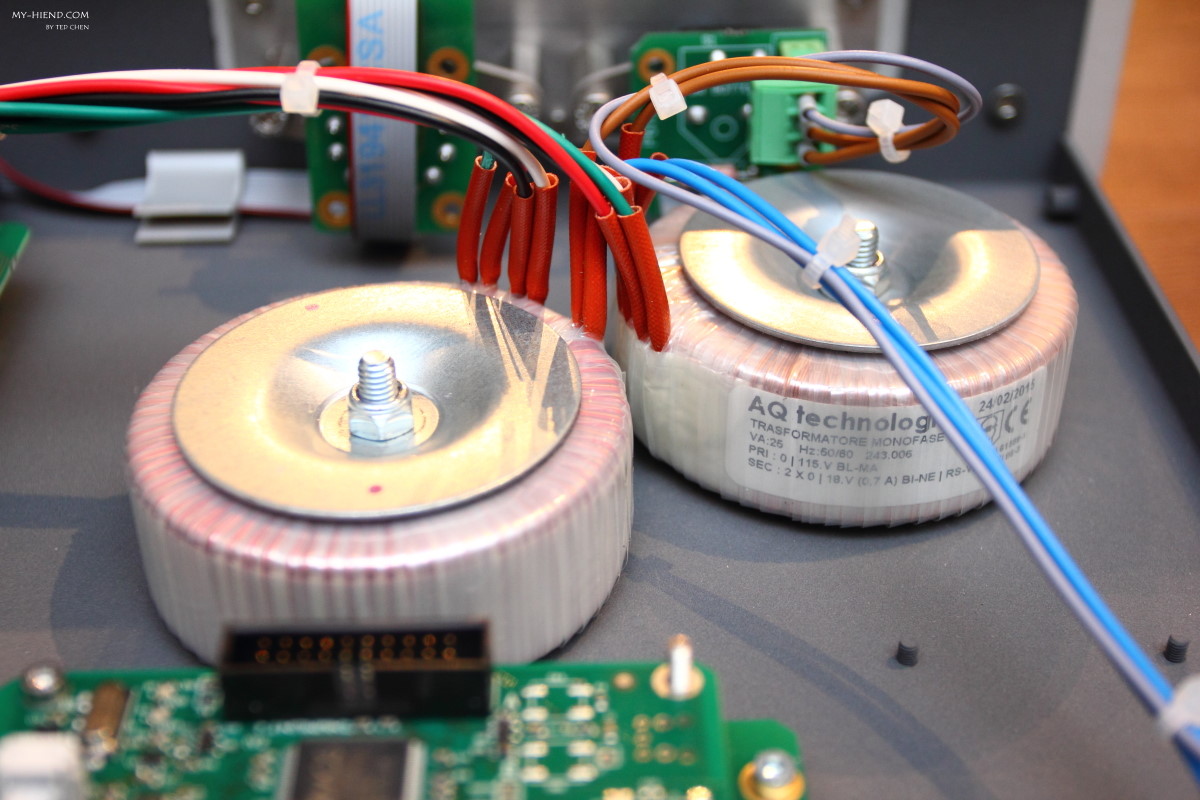

La Voce S2 D/A Converte使用兩個環形變壓器做供電，一個專給數位電路、另一個專給類比電路使用。

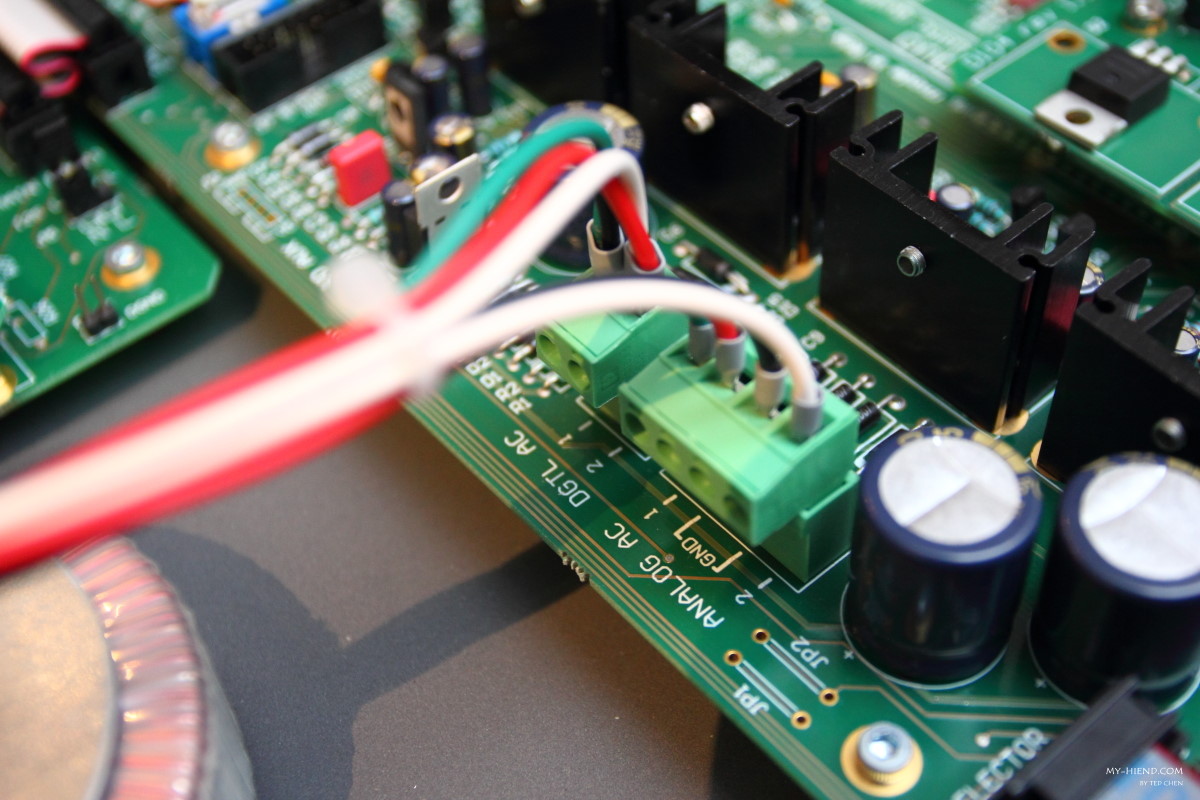

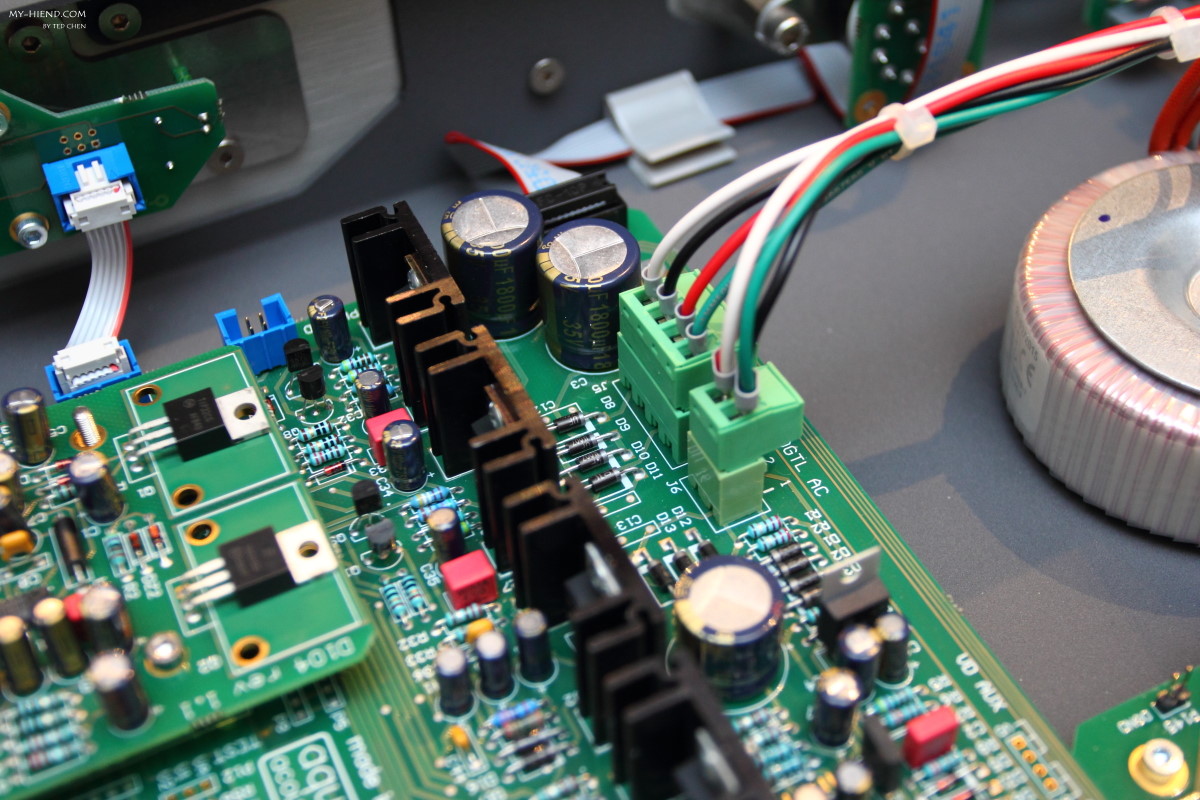

連接到主板的電源部。
分別給數位部分和類比部分供電。

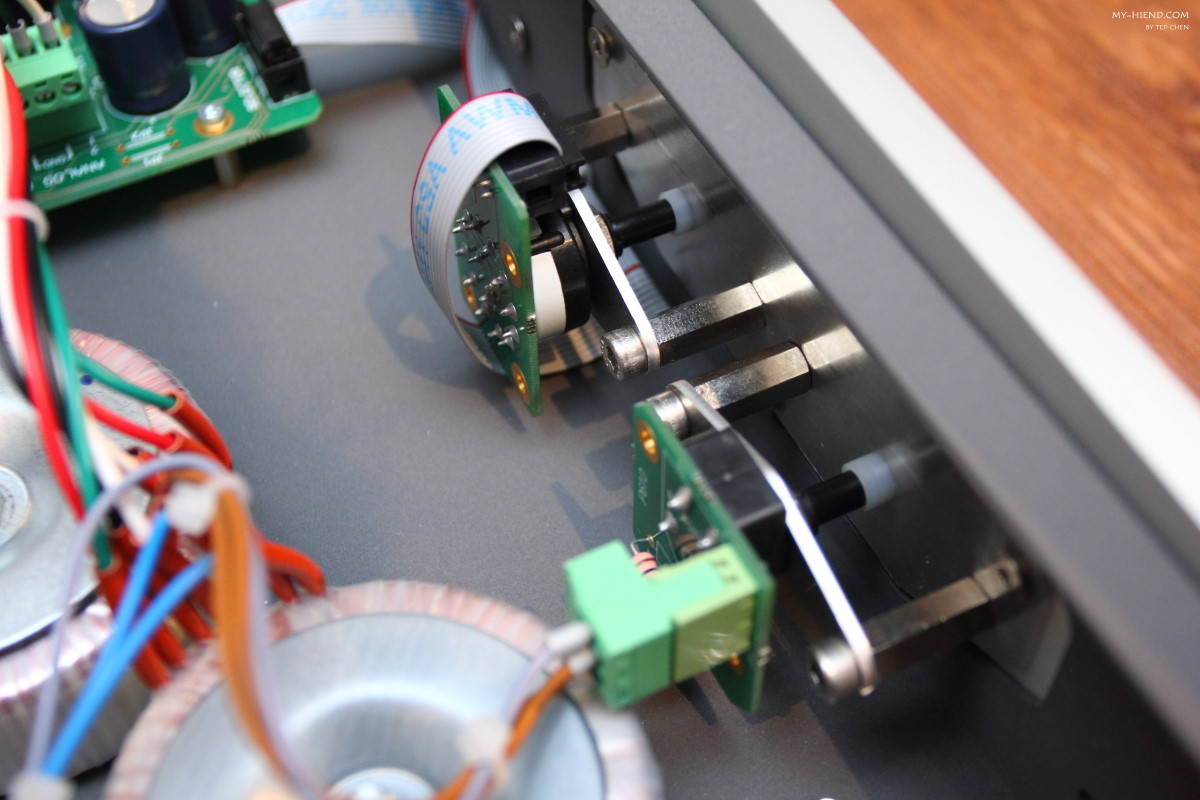

這是電源切換開關和輸入源的切換開關。

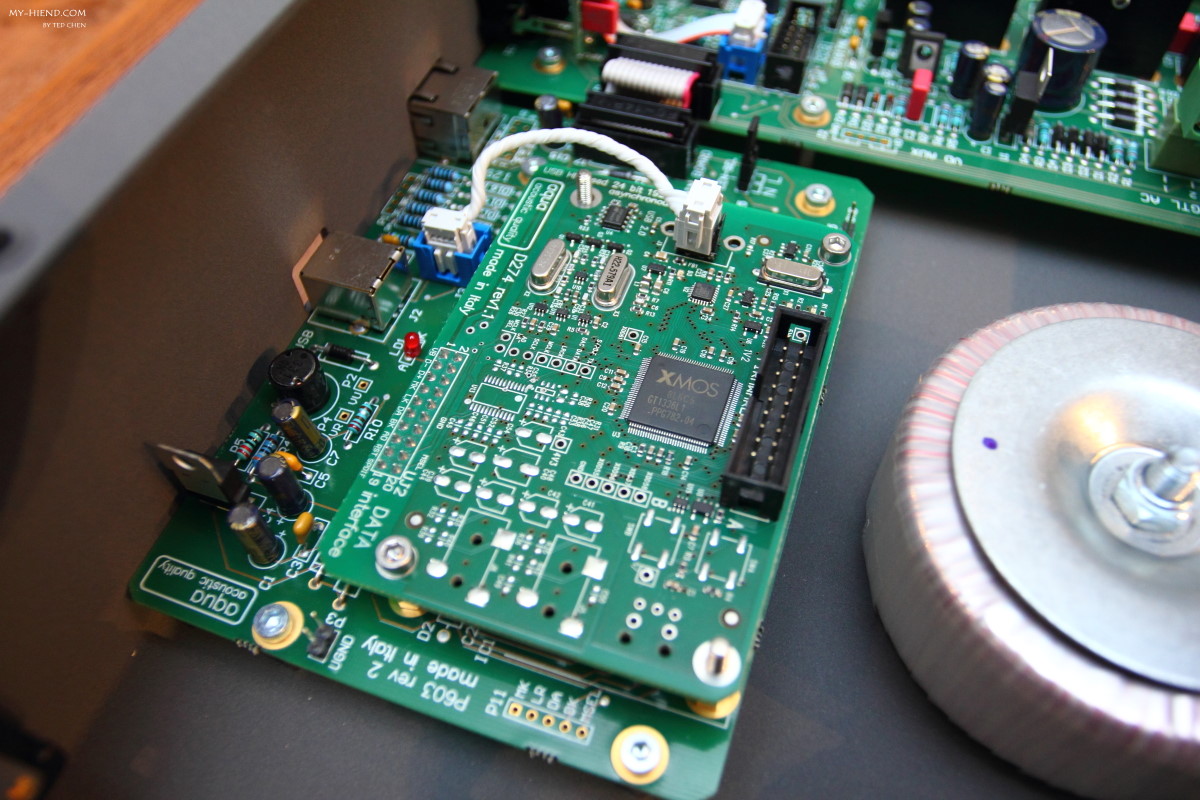

La Voce S2 D/A Converte和La Scala MKII D/A Converter一樣使用XMOS晶片做DSP數位處理。

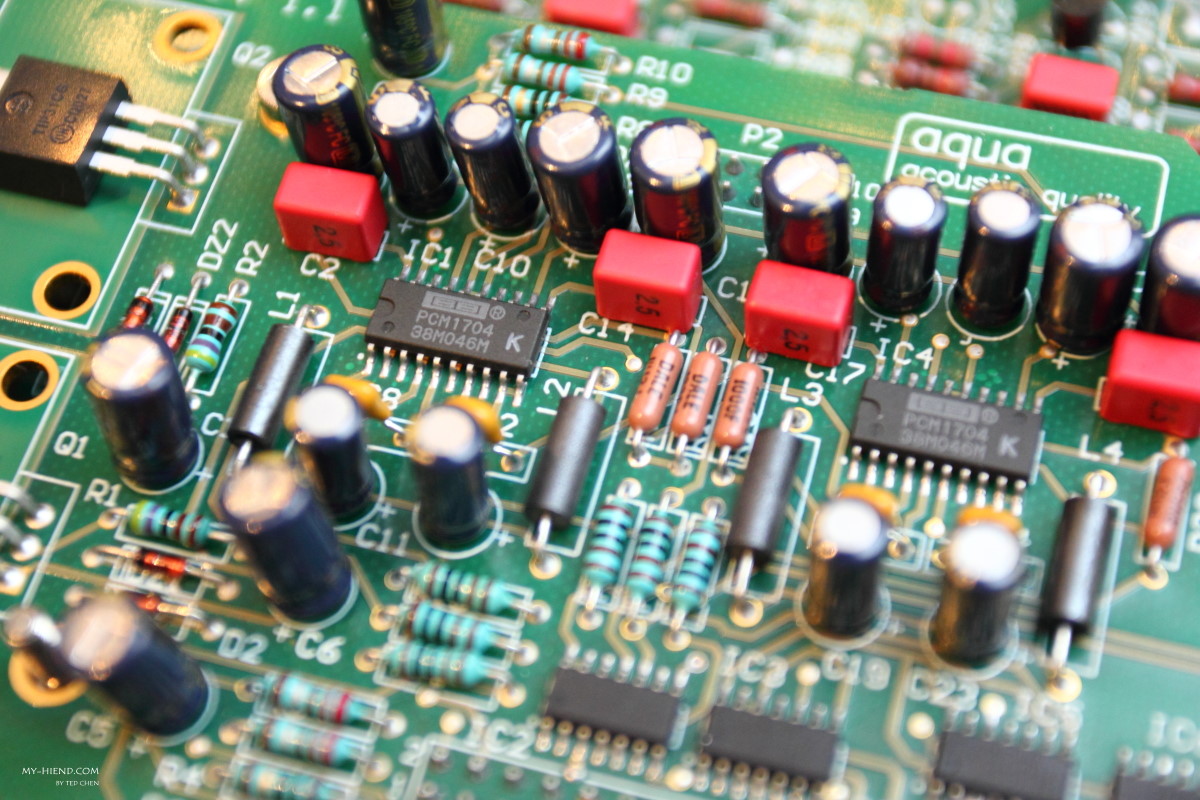

D/A晶片使用兩組Burr Brown PCM1704-K，雙單聲道架構，使用R2R ladder式DAC電路。並且使用DFD(Direct From Decoder)技術，不使用數位濾波，保持訊號的純淨。

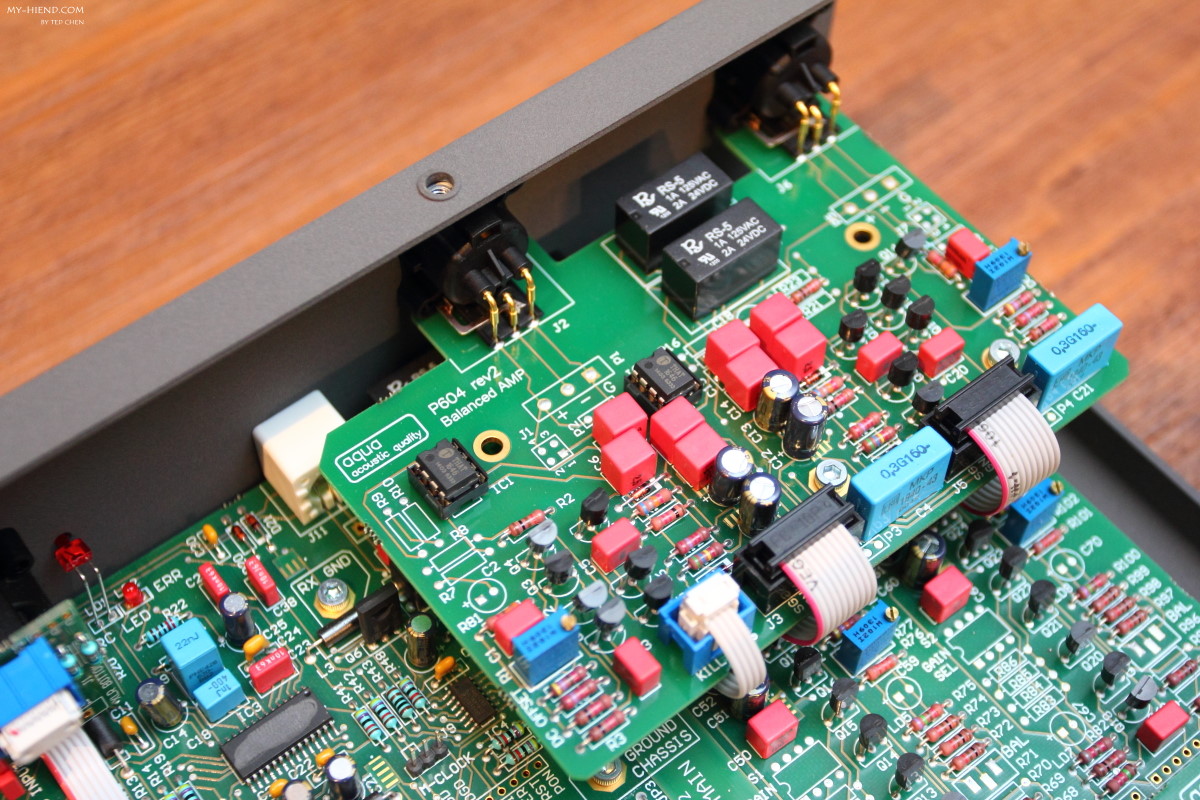

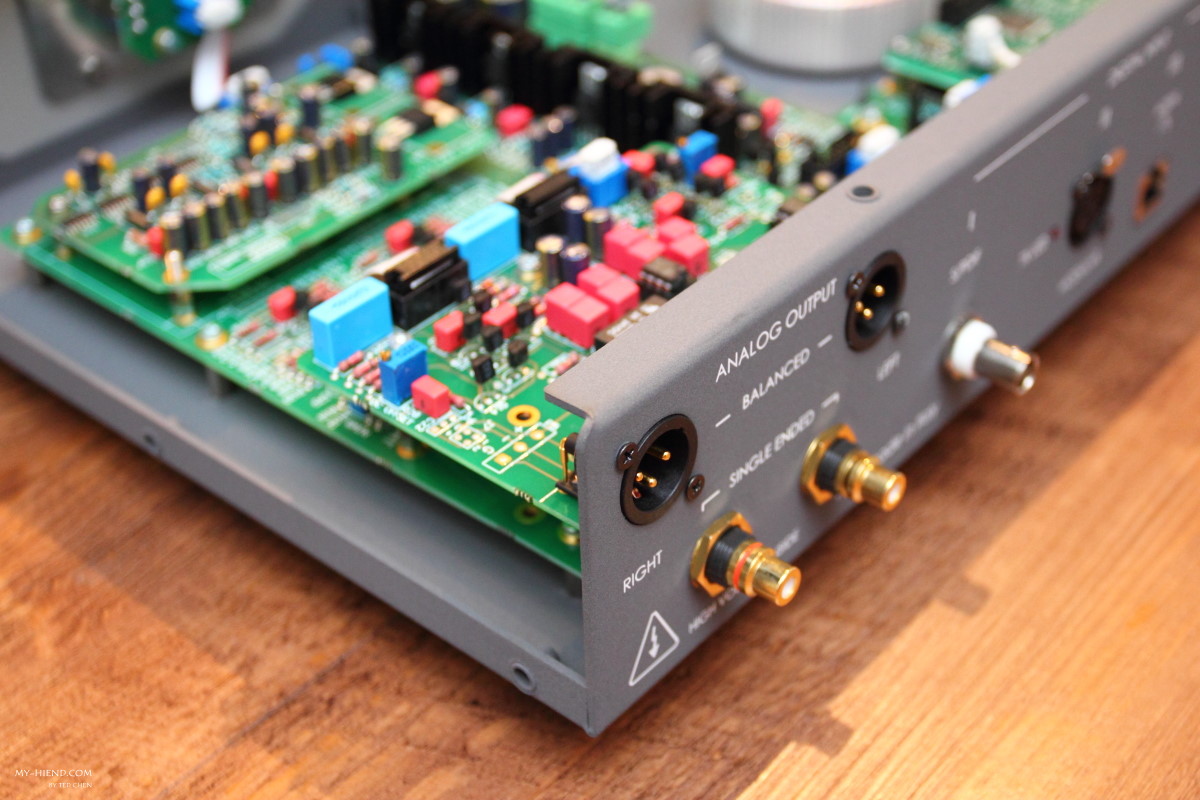

類比輸出電路上方是平衡輸出電路板。

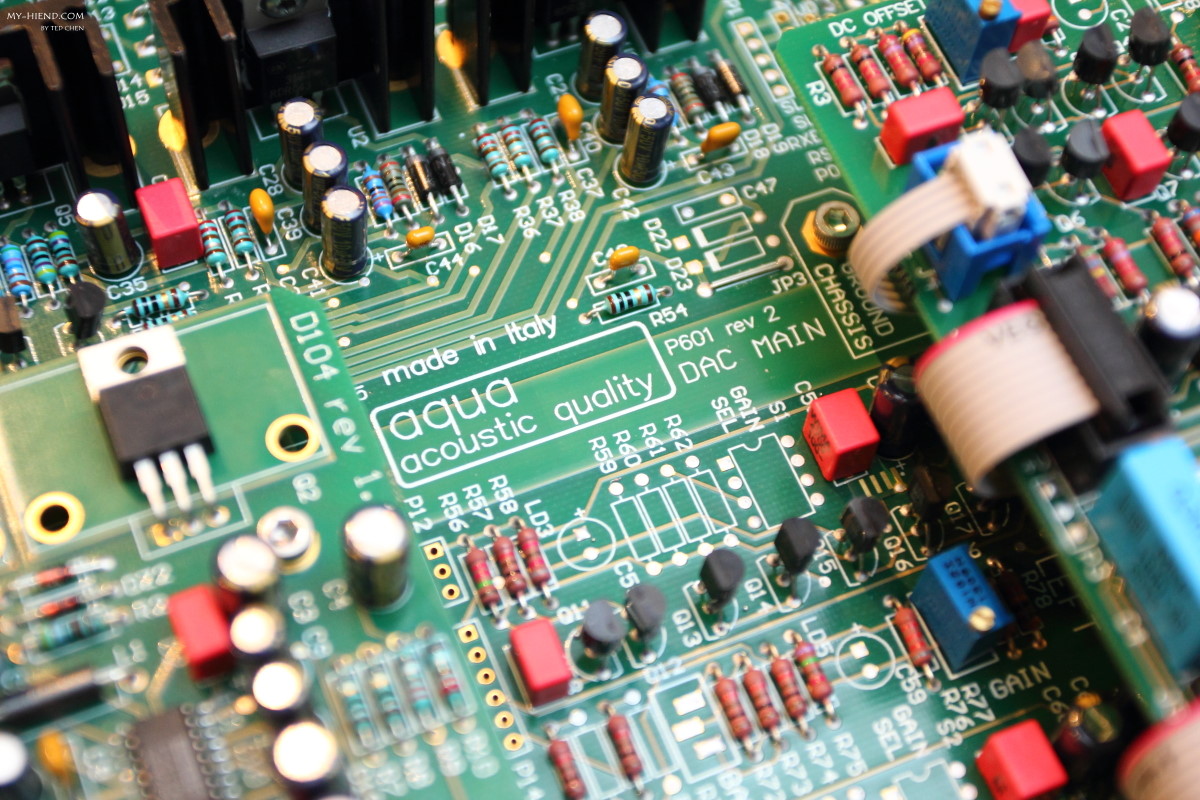

類比電路不使用OP放大器，而是分離式類比電路。不管在類比電路或是數位電路，都有使用MOSFET、J-FET、 BJT做穩壓。

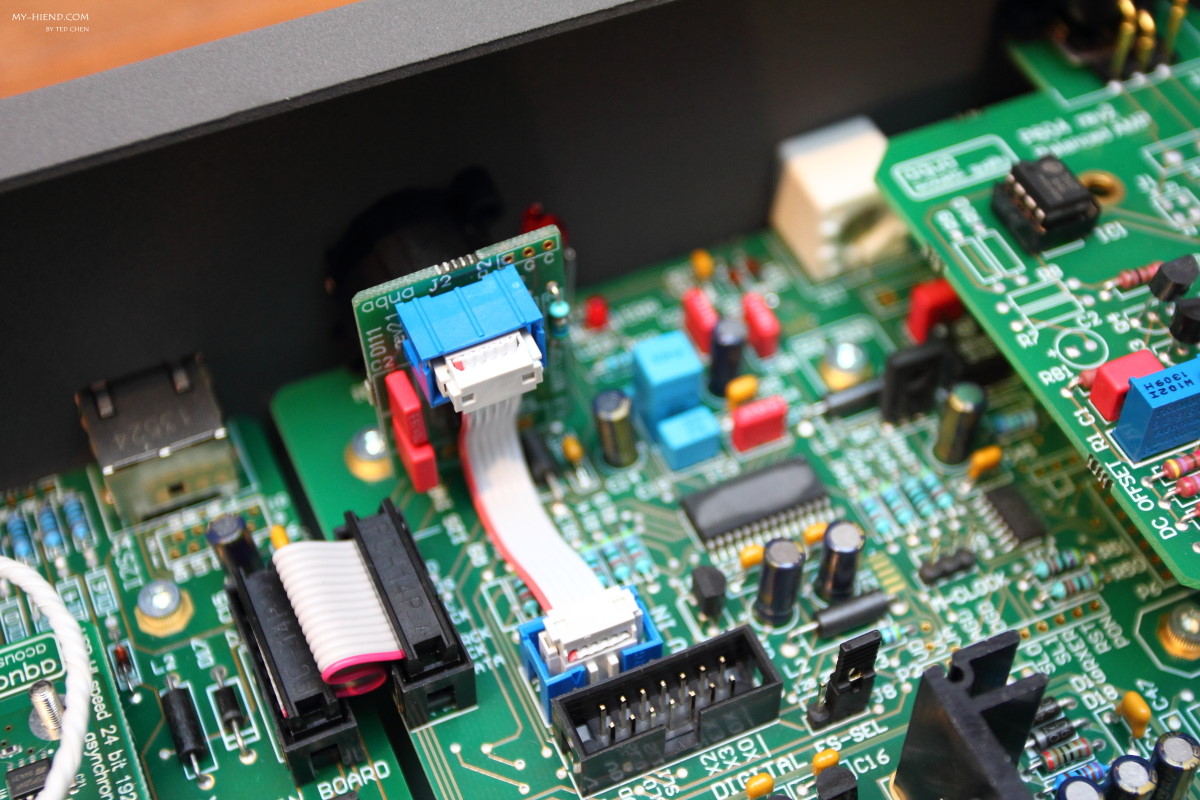

這是AES/EBU輸入端子，右邊白色的是BNC同軸輸入端子，這些都是可以更換的。

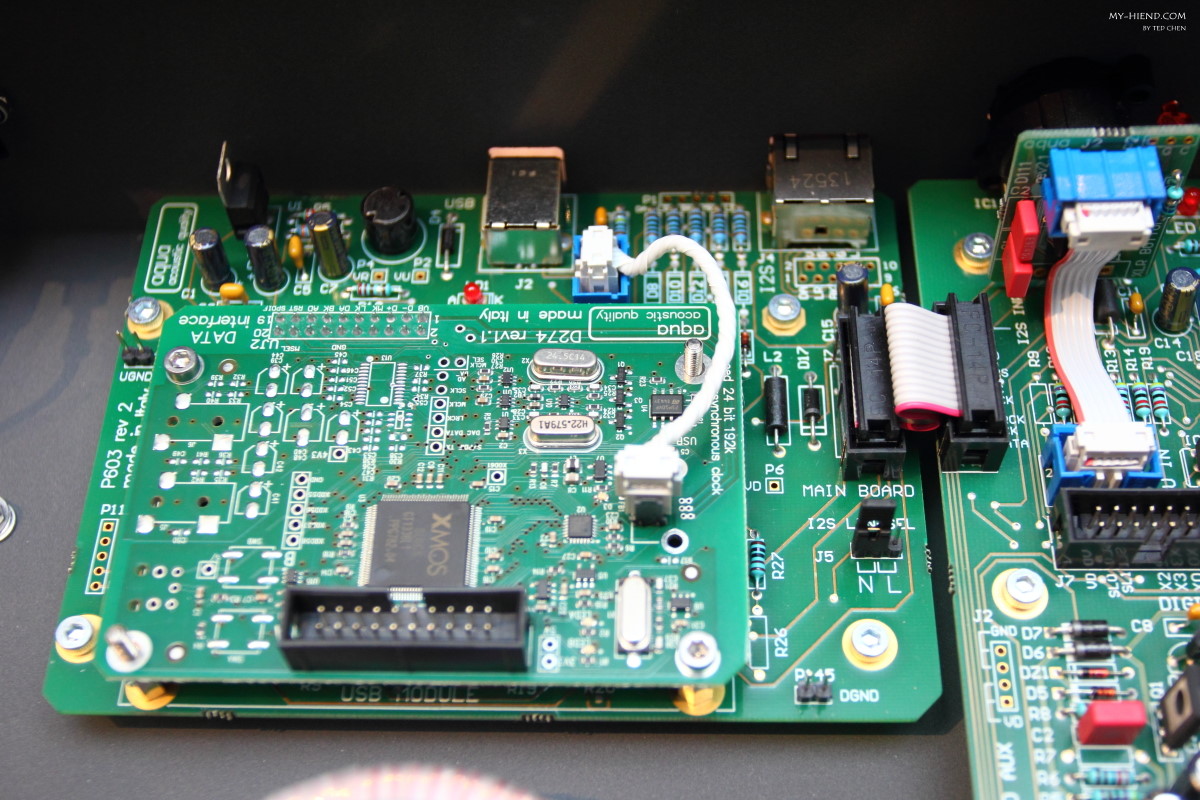

下層的主板包含了AQlink和USB輸入端子。
